高頻屏蔽房是如何消除電磁干擾的?
2023-02-25 12:23:27

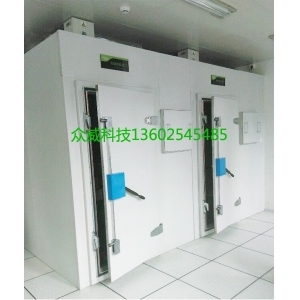

?電磁干擾(Electromagnetic Interference，EMI)是干擾電纜信號并降低信號完好性的電子噪音，EMI通常由電磁輻射發生源如馬達和機器產生。高頻屏蔽房主要用于一般信息保密防電磁干擾、計量檢測，便捷重新拆裝、外形美觀、內部豪華.可根據客戶要求定做外形顏色。下面由東莞眾威廠家的工作人員為大家介紹高頻屏蔽房是如何消除電磁干擾的?
一、利用屏蔽技術減少電磁干擾。
為有效的抑制電磁波的輻射和傳導及高次諧波引發的噪聲電流， 在用變頻器驅動的電梯電動機電纜必須采用屏蔽電纜，屏蔽層的電導至少為每相導線芯的電導線的 1/10，且屏蔽層應可靠接地?？刂齐娎|最好使用屏蔽電纜;模擬信號的傳輸線應使用雙屏蔽的雙絞線;不同的模擬 信號線應該獨立走線，有各自的屏蔽層。以減少線間的耦合，不要把不同的模擬信號置于同 一公共返回線內;低壓數字信號線最好使用雙屏蔽的雙絞線，也可以使用單屏蔽的雙絞線。
二、利用接地技術消除電磁干擾。
要確保電梯控制柜中的所有設備接地良好，而粗的接地線。連接到電源進線接地點(PE)或接地母排上。特別重要的是，連接到變頻器的任何電子控制設備都要與其共地，共地時也應使用短和粗的導線。同時電機電纜的地線應直 接接地或連接到變頻器的接地端子(PE)。
三、利用布線技術改善電磁干擾。
電動機電纜應獨立于其它電纜走線，同時應避免電機電纜與其它電纜長距離平行走線，以減少變頻器輸出電壓快速變化而產生的電磁干擾; 控制電纜和電源電纜交叉時，應盡可能使它們按 90°角交叉，同時必須用合適的線夾將電機電纜和控制電纜的屏蔽層固定到安裝板上。
四、利用濾波技術降低電磁干擾。
利用進線電抗器用于降低由變頻器產生的諧波，同時也可用于增加電源阻抗，并幫助吸收附近設備投入工作時產生的浪涌電壓和主電源的尖峰電壓。進線電抗器串接在電源和變頻器功率輸入端之間。當對主電源電網的情況不了解時，最好加進線電抗器。在上述電路中還可以使用低通頻濾波器(FIR 下同)，FIR 濾波器應串接在 進線電抗器和變頻器之間。對噪聲敏感的環境中運行的電梯變頻器， 采用 FIR 濾波器可以有效減小來自變頻器傳導中的輻射干擾。
以上高頻屏蔽房是如何消除電磁干擾就介紹到這里了，高頻屏蔽房防電磁干擾有三項措施，即屏蔽、濾波和接地。
